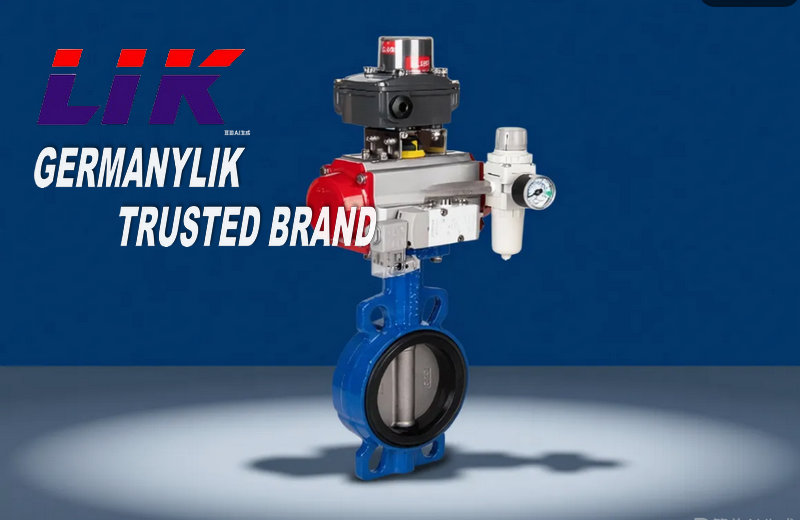

氣動調節蝶閥以潔凈壓縮空氣為動力，配套德國原裝 LIK 氣動執行器 + 智能閥門定位器，接收 DCS/PLC 系統4–20mA DC 標準控制信號，驅動蝶板0–90° 無級旋轉，實現流量、壓力、溫度、液位的連續精確調節，同時具備開關切斷、故障安全復位功能，是工業過程控制中調節精度高、流通能力大、壓損小、維護簡便、性價比高的核心控制閥門。
進口氣動調節蝶閥是由采用引進型氣動執行器與三偏心密封蝶閥閥體組成。氣動調節蝶閥具有結構簡單緊湊，加工方便，易制成大口徑，氣動調節蝶閥具有自清洗作用，阻力系數小，流通能力大。外加配閥門定位器，輸入控制信號(4-20mADC)及0.4-0.7MPa的氣源即可控制運轉。氣動調節蝶閥適用于懸浮顆粒的流體及濃、濁漿狀流體的調節。干凈介質可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達零泄露），高溫高壓工況可選用三偏心硬密封閥體。氣動調節蝶閥是自動化控制系統中調節流量和截斷流體的最佳裝置。因此氣動調節蝶閥被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
進口氣動調節蝶閥產品特點
調節精度高：配備智能電氣定位器，4-20mA 信號精準控制開度，調節誤差小、線性度好，可實現連續無級調節。
密封性能優異：軟密封達到 VI 級零泄漏，金屬硬密封耐高溫高壓、耐磨損，可雙向密封、適用雙向承壓管路。
流通能力強：閥體直通式流道，流阻系數小、Cv 值大，介質通行順暢，不易積渣堵塞。
結構緊湊輕巧：閥體長度短、重量輕，占用安裝空間小，適合空間受限工況，安裝拆卸便捷。
工況適應性廣：可耐高低溫、耐酸堿腐蝕、耐粉塵顆粒，可選防爆型、低溫型、高溫型、襯氟襯膠防腐款。
安全可靠：氣動執行器可選單作用彈簧復位式，斷氣自動復位至全開 / 全關，滿足工藝安全聯鎖要求。
自動化程度高：可配套電磁閥、限位開關、手輪機構、防爆附件，支持就地手動、遠程自動、PLC 集中控制。
進口氣動調節蝶閥技術參數
|
公稱通徑DN(mm) |
50～1200 |
|
公稱壓力 |
PN0.6、1.6、2.5MPa |
|
連接形式 |
法蘭式、對夾式 |
|
閥板形式 |
垂直板式 |
|
流量特性 |
近似快開型 |
|
動作范圍 |
0～90° |
|
泄露量 |
按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏 |
|
基本誤差 |
帶定位器：小于全行程的±2% |
|
回差 |
帶定位器：小于全行程的2% |
|
可調范圍 |
50:1 |
|
配置執行機構 |
GT、AT、AR、AW系列單雙作用氣動執行器 |
|
控制方式 |
開關兩位控制、4-20mA模擬量控制 |
進口氣動調節蝶閥 執行器參數
|
執行器型號 |
GT、AT、AR、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
進口氣動調節蝶閥零件材料
|
零件名稱 |
材料名稱 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
|
蝶板 |
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
|
密封圈 |
橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 |
|
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
|
填料 |
聚四氟乙烯、柔性石墨 |
進口氣動調節蝶閥性能規范
|
公稱通徑DN(mm) |
DN50～1200 |
||||
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
|
|
低壓氣密試驗 |
0.5～0.7 |
||||
|
適用介質 |
水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) |
||||
