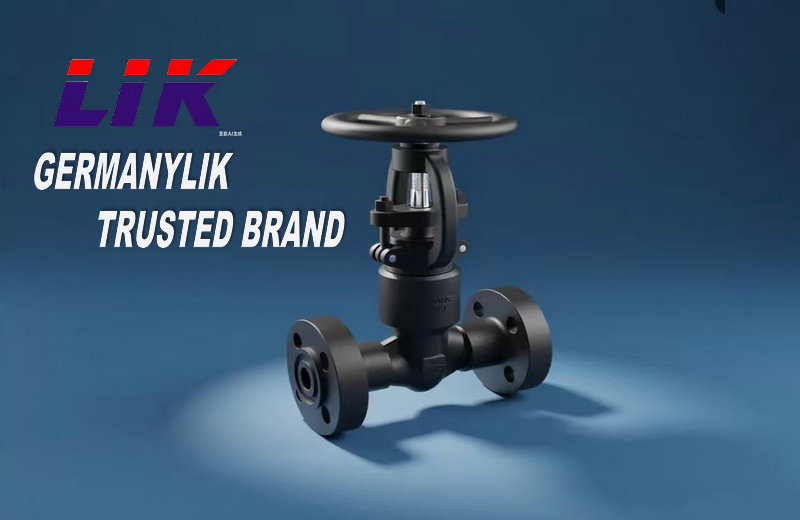

進口自密封截止閥是依托海外先進流體控制技術研發的高壓、高溫、強密封型截斷類閥門，核心采用閥桿自密封結構替代傳統填料密封，專為嚴苛工業工況設計。該閥門依靠介質自身壓力實現閥桿部位動態密封，壓力越高密封效果越優異，徹底解決普通截止閥填料函滲漏、磨損、需頻繁維護的痛點
進口自密封截止閥產品特點
自密封機制：中腔壓力自緊密封，壓力越高密封越好，零外漏，無需人工調整。
高溫高壓耐受：鍛鋼閥體，耐溫 - 196℃～700℃，耐壓最高達32MPa（2500LB）
雙重密封防護：
閥蓋雙 90° 錐面：主密封防外漏，全開時上密封阻斷介質入填料函。
金屬硬密封：閥瓣 / 閥座堆焊司太立合金，耐磨、耐高溫、抗擦傷。
結構緊湊可靠：明桿設計，行程短、啟閉快；倒密封結構支持帶壓更換填料
流向適配靈活：高壓（≥20MPa）推薦 “高進低出”，中低壓 “低進高出
進口自密封鍛鋼截止閥參數表
|
公稱通徑 |
DN15-DN50 |
|
公稱壓力 |
900LB-2500LB |
|
適用介質 |
水、油、蒸汽等 |
|
適用溫度 |
-20℃-550℃ |
|
閥體材質 |
A105、不銹鋼 |
|
連接方式 |
螺紋連接、對焊連接、承插焊連接 |
|
對焊尺寸標準 |
ANSI B16.25、JB/T12224 |
|
螺紋尺寸標準 |
ANSI B16.20.1、JB/T7306 |
進口自密封鍛鋼截止閥零部件材質
|
序號 |
零件名稱 |
A105N(CS) |
F22(CS) |
F304/F304L(SS) |
F316/F316L(SS) |
|
1 |
閥體 |
A105N |
A182 F22 |
A182 F304/F304L |
A182 F316/F316L |
|
2 |
閥座 |
A276 420 |
A276 304 |
A276 304/304L |
A276 316/316L |
|
3 |
閘板 |
A182 F6A |
A182 F304 |
A182 F304/304L |
A182 F316/316L |
|
4 |
墊圈 |
A105N |
A182 F22 |
A182 F304/F304L |
A182 F316/316L |
|
5 |
活結螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 BBM |
|
6 |
閥蓋 |
A105N |
A182 F22 |
A182 F304/F304L |
A182 F316/F316L |
|
7 |
密封座 |
A105 |
A182 F304 |
A182 F304/304L |
A182 F316/316L |
|
8 |
密封環 |
316 |
A182 F304 |
A182 F304/304L |
A182 F316/316L |
|
9 |
圓柱銷 |
A276 420 |
A182 F304 |
||
|
10 |
提升螺母 |
A194 2H |
A1944 |
A194 B8 |
A194 8M |
進口自密封截止閥訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司經營部訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
