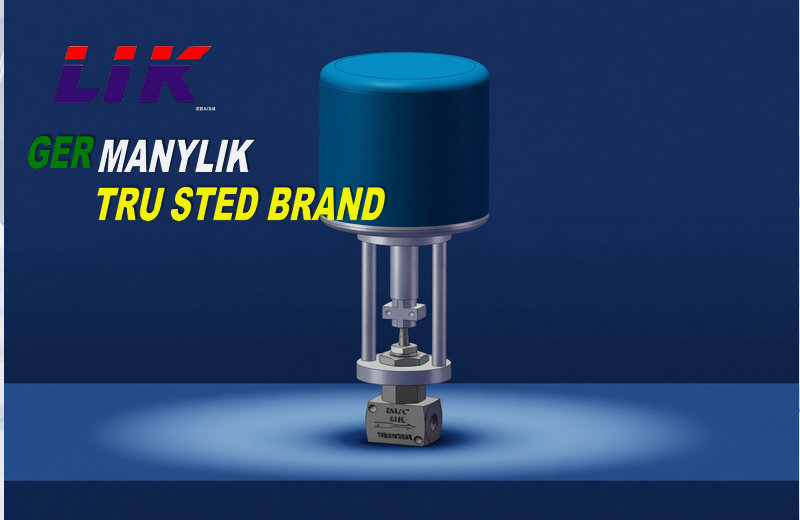

進口防爆電動小流量調節閥是由3810L 直行程電動執行機構和小流量調節閥閥體組成。防爆型電動執行機構防爆等級為ExdII BT4。電動防爆小流量調節閥控制信號4-20mA，反饋信號4-20mA。小流量調節閥閥體的具體選型是根據客戶提供的閥前壓力、閥后壓力、介質種類、介質溫度、流量大小來具體選型。技術工程師根據客戶提供的參數，確定閥座縮徑，進而控制閥門的流量大小。 381L系列直行程電動執行器，是以AC220單相交流電為電源，接受來自 DCS、PLC系統和其他操作器的DC4～20mA，標準信號來控制執行器進行開關閥門或自動調節。電子控制模塊采用最先進的混合集成電路，包含完整的保護功能，可現場控制或遠程控制，被設計成匣子形式，并用樹脂澆鑄密封。驅動反饋量采用高性能導電塑料電位器、精度高、壽命長等特點，可與各種角行程調節機構組合成高性能、高可靠性的電動調節閥。
進口防爆電動小流量調節閥產品特點
超高調節精度：專用針型 / 縮孔閥芯，可調比 50:1，控制精度 ±1%，死區≤1%，泄漏量≤0.01% 額定容量。
防爆安全認證：執行器Exd ⅡBT4/BT6 隔爆，防護等級 IP65，適配 Zone 1/2 危險區。
寬工況適配：閥體鍛造，耐壓PN16～320bar（ANSI 150～2500LB），耐溫 **-196℃～+450℃**，適配強腐蝕、高低溫介質。
一體化免維護：電動執行器內置伺服放大器，無需外置模塊；手輪手動操作，斷電可應急；填料采用 PTFE / 柔性石墨，低泄漏、長壽命。
緊湊輕量化：小口徑（DN5～25），螺紋 / 卡套 / 法蘭連接，體積小、重量輕，適配狹小安裝空間。
進口防爆電動小流量調節閥應用領域
精細化工：微量催化劑添加、試劑配比、聚合反應控溫。
環保脫硝：SCR/SNCR 系統氨水 / 尿素微量噴射（20% 濃度）。
醫藥 / 生物：無菌藥液輸送、pH 調節劑精準投加。
電子 / 半導體：高純氣體（N₂、Ar）、超純水微小流量控制。
石油 / 天然氣：井口高壓微量取樣、化學藥劑注入。
科研 / 實驗室：反應釜微量進料、氣體流量精密控制。
新能源：鋰電池電解液微量加注、氫能高壓微量調節。
進口防爆電動小流量調節閥執行器參數
|
公稱通徑 |
G3/8"、1/2"、G3/4"、G1" |
||||||||||||||
|
閥座直徑 |
1.5 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
15 |
||
|
額定流量系數KV |
0.025 |
0.05 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.00 |
1.40 |
1.55 |
1.85 |
2.23 |
||
|
允許壓差(MPa) |
≤公稱壓力 |
||||||||||||||
|
公稱壓力(MPa) |
1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0 |
||||||||||||||
|
流量特性 |
等百分比 |
||||||||||||||
|
額定行程 |
8 |
10 |
12 |
||||||||||||
|
閥蓋形式 |
標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) |
||||||||||||||
|
壓蓋形式 |
螺栓壓緊式 |
||||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
||||||||||||||
|
配置執行器類別 |
PSL系列、3810L系列等電動執行器(客戶指定品牌亦可) |
||||||||||||||
|
電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
|||||||||||||||
|
防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 |
|||||||||||||||
|
環境溫度：-25～+70℃、環境濕度：≤95% |
|||||||||||||||

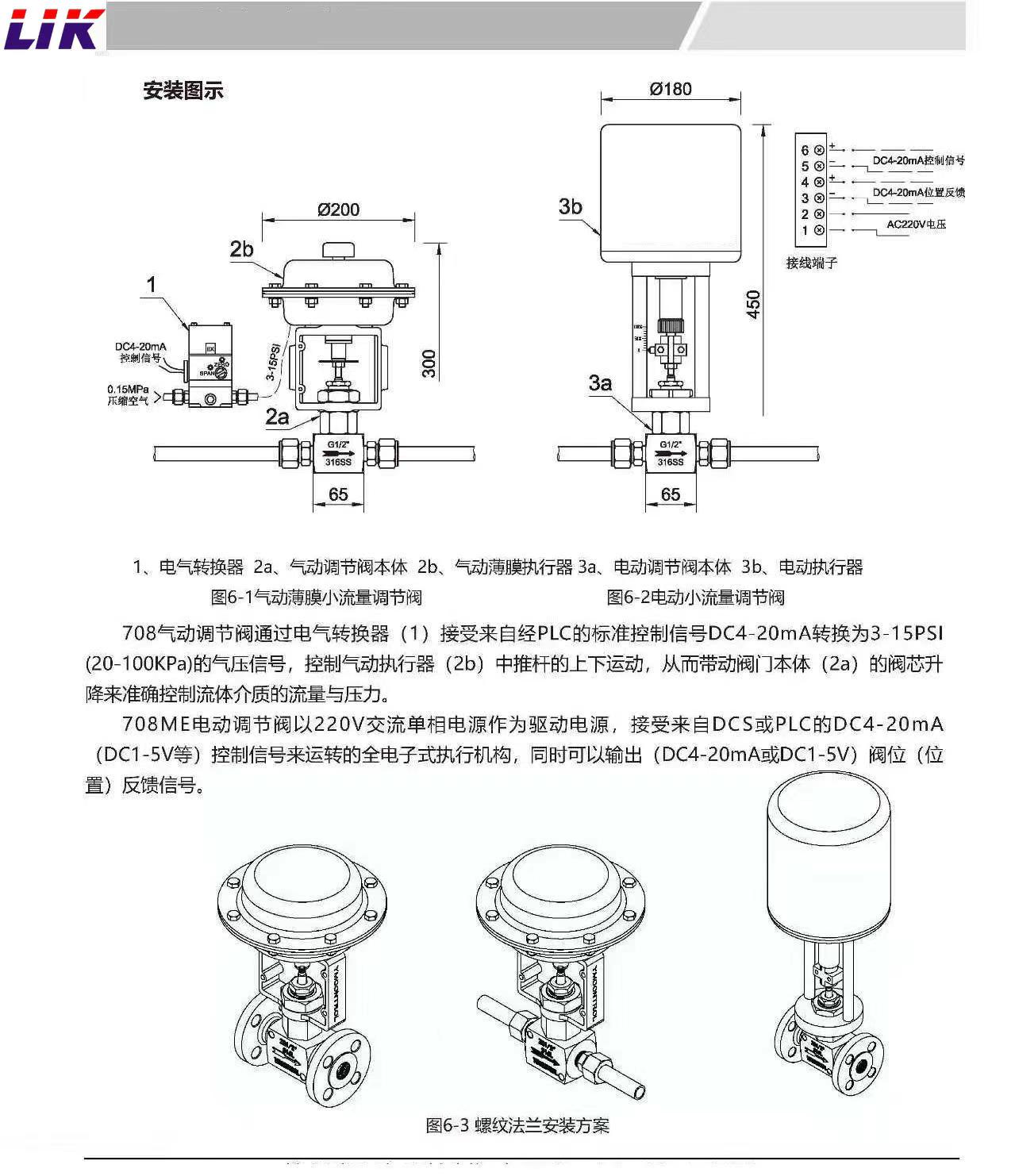

進口防爆電動小流量調節閥主要外形及連接尺寸
|
公稱通徑DN |
閥座直徑dn |
L |
H |
H1 (3810) |
H1 (PSL) |
D |
R |
|
G3/8" |
1.5～12 |
110 |
30 |
473 |
537 |
177 |
225 |
|
G1/2" |
1.5～12 |
110 |
30 |
473 |
537 |
177 |
225 |
|
G3/4" |
1.5～12 |
110 |
30 |
473 |
537 |
177 |
225 |
|
G1" |
1.5～12 |
110 |
30 |
473 |
537 |
177 |
225 |
