本產品均采用進口原廠制造標準，閥體襯氟層均勻致密，無針孔、無脫落，執行機構動作平穩可靠，可根據工況需求定制防爆、調節等功能，滿足不同行業的個性化使用需求。

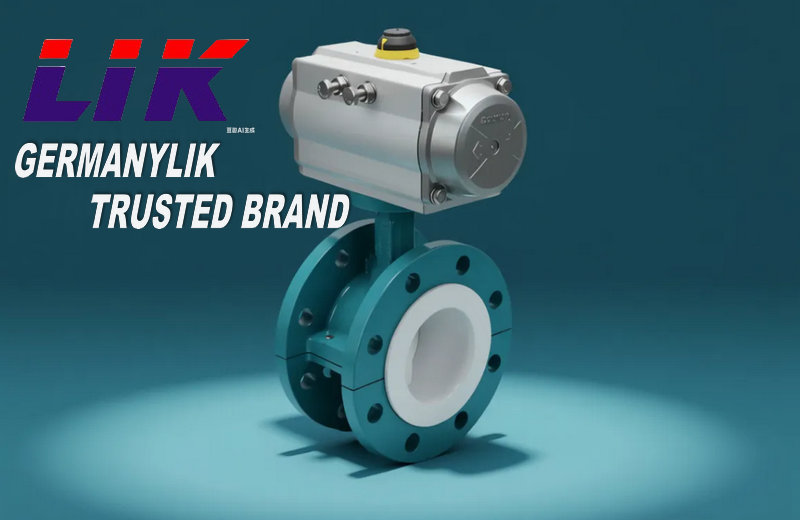

進口氣動襯氟法蘭蝶閥是氣動執行器 + 全襯氟蝶閥組合的防腐型自動閥門，核心為碳鋼 / 不銹鋼閥體內部及過流部件（蝶板、閥座、閥桿）整體襯覆PTFE（F4）/FEP（F46）氟塑料，搭配進口氣動執行器，實現對強腐蝕介質的開關切斷或比例調節，廣泛適配化工、醫藥、環保等嚴苛工況。
產品特點Product features
✅ 全襯氟防腐：閥體、閥板、閥座全襯 PTFE（≥3mm），耐腐無死角。
✅ 雙向零泄漏：氟塑料軟密封，氣泡級密封，雙向嚴密關斷。
✅ 法蘭連接：標準法蘭（DIN/ANSI/GB），安裝穩固、維護方便。
✅ 氣動穩定：德國執行器，雙作用 / 單作用（彈簧復位），0.4–0.7MPa 氣源，啟閉快、力矩足。
✅ 寬溫耐壓：PN10/16，溫度 - 20℃～+180℃（PTFE）/200℃（FEP/PFA）。
✅ 安全防爆：可選 Exd II BT4/CT6 防爆，適配危險區。
技術參數Technical Specifications
|
公稱通徑 |
DN50-DN1200 |
|
公稱壓力 |
PN10、PN16、PN25 |
|
連接方式 |
法蘭連接（德標、 國標、美標） |
|
閥體材質 |
鑄鐵、碳鋼 WCB、304 不銹鋼、316L 不銹鋼 |
|
內襯材質 |
PTFE 四氟、F46 氟塑料 |
|
蝶板材質 |
基體鑄鋼 / 不銹鋼 + 整體襯氟 |
|
閥桿材質 |
316L 不銹鋼，防腐蝕防斷裂 |
|
適用溫度 |
PTFE：-30℃~180℃；F46：-30℃~200℃ |
|
驅動形式 |
氣動雙作用、氣動單作用彈簧復位 |
|
工作氣源 |
0.4-0.6MPa 潔凈壓縮空氣 |
|
密封等級 |
VI 級氣泡級零泄漏 |
|
適用介質 |
各類強酸、強堿、化工廢液、腐蝕性氣體、鹽溶液、含腐蝕顆粒漿液 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
氣動執行器參數Pneumatic actuator parameters
|
執行器類型 |
GT/AT/SR 系列（雙作用）、GTE 系列（單作用，氣開 FO / 氣關 FC） |
|
氣源壓力 |
0.4~0.7MPa（4~7bar） |
|
環境溫度 |
-30℃~+70℃ |
|
轉角 |
90°（0° 全開，90° 全關） |
|
空氣接口 |
G1/4″、G1/8″ |
|
可選附件 |
電磁閥（24V/220V）、限位開關、定位器、空氣過濾減壓閥、消音器 |

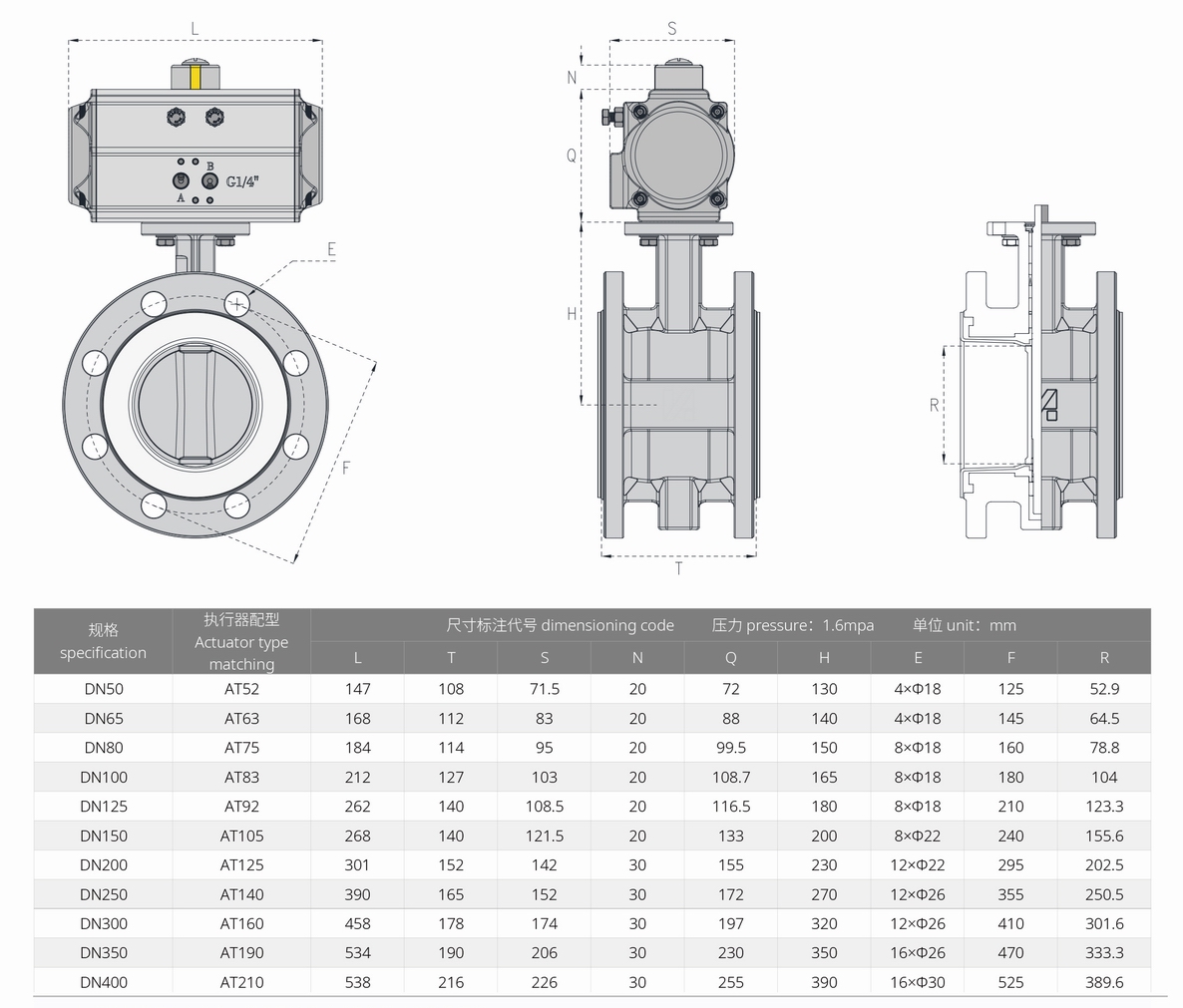

外形尺寸Overall Dimension

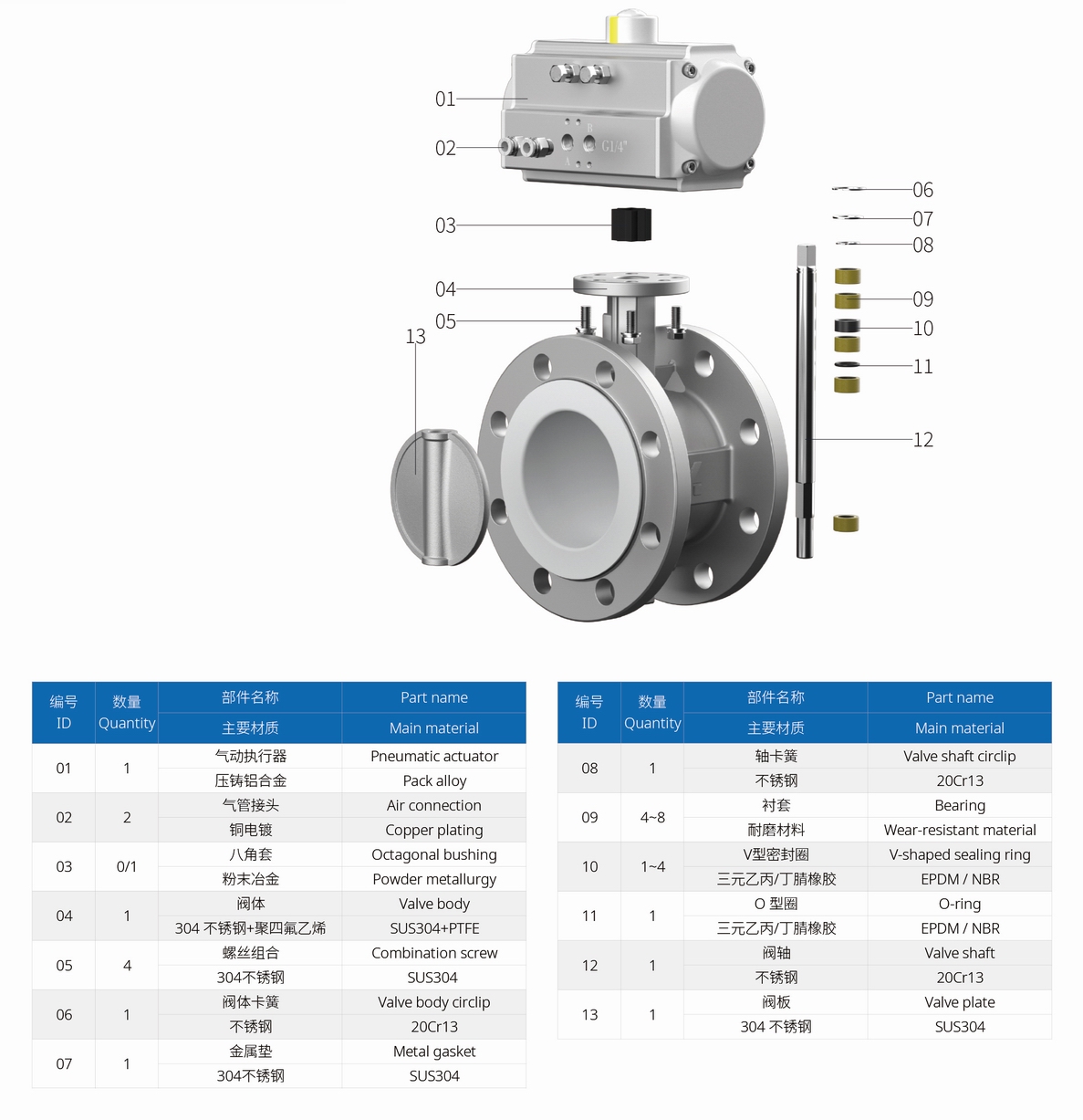

主要零部件材質Material of main parts
