閥門主體采用304/316L 不銹鋼精密鑄造，核心密封組件采用 PTFE、RTFE、PEEK 或金屬硬密封材質，可適配 - 60℃至 650℃極端溫度、PN1.0-PN4.0MPa 高壓工況，具備零泄漏、強耐腐蝕、低扭矩、高流通四大核心特性。區別于普通國產蝶閥，德國萊克 LIK 氣動不銹鋼法蘭蝶閥從設計、材質、加工、裝配到檢測，全流程遵循德國 DIN 標準、歐盟 CE 認證、美國 API 標準，關鍵零部件 100% 原裝進口，確保產品在嚴苛工況下長期穩定運行，使用壽命可達普通國產蝶閥的 3-5 倍。
作為法蘭式蝶閥，其連接方式為標準法蘭連接，符合 GB/T9113、ANSI B16.5、DIN2501 等國際通用法蘭標準，安裝便捷、密封性強，可直接與管道法蘭螺栓固定，無需額外焊接或改造，適配各類工業管道系統的安裝需求。搭配氣動執行器后，可兼容 PLC 控制系統、DCS 系統，實現遠程自動化控制，廣泛應用于石油化工腐蝕性介質輸送、食品醫藥潔凈流體控制、環保水處理酸堿介質處理、冶金高溫?zé)煔庹{(diào)節等場景。
進口氣動不銹鋼法蘭蝶閥是采用法蘭連接、氣動執行機構驅動的 90 度回轉式節流切斷閥門，主體選用優質不銹鋼材質精工打造，原裝進口工藝制造，結構輕巧、流阻小、啟閉迅速。可實現自動化開關與流量調節，密封性能優良，耐酸堿耐腐蝕，適配潔凈介質、腐蝕性流體、水處理、食品制藥、化工等多種工業管道系統，可搭配各類氣動控制附件，實現遠程自動控制、就地操控及安全聯鎖保護，是工業自動化管路中主流通用型自控閥門。
產品特點Product features
材質卓越，耐腐蝕強：閥體 / 蝶板采用CF8(304)/CF8M(316L)不銹鋼，閥桿為17-4PH/316，適配酸堿、海水、食品醫藥等介質，杜絕銹蝕污染。
密封可靠，零泄漏：軟密封可選EPDM/Viton/PTFE，硬密封為不銹鋼 + 石墨，雙向密封，承壓可達PN40，密封壽命長。
氣動驅動，高效自控：原裝進口氣動執行器，單作用（彈簧復位）/ 雙作用可選，0.4–0.7MPa氣源驅動，啟閉時間 **≤3 秒 **，支持遠程 / 現場控制。
結構緊湊，安裝便捷：法蘭連接（RF/FF），短結構長度，重量輕，適配DN15–DN2000口徑，可水平 / 垂直安裝，維護簡單。
安全防爆，適配廣域：執行器防爆等級Exd II BT4/CT6，適配 **-40℃至 + 425℃溫度區間，覆蓋真空至4.0MPa** 壓力工況。
流量特性優，調節精準：近似等百分比流量特性，可調比100:1，配定位器可實現4–20mA信號精準調節。
工作原理working principle
1,氣動執行：壓縮空氣（0.4–0.7MPa）進入執行器氣缸，推動活塞 / 齒輪齒條機構，輸出扭矩帶動閥桿旋轉90°。
2,開關動作：
單作用（氣開 / 氣關）：通氣動作、斷氣彈簧復位（故障安全：氣開型斷氣關、氣關型斷氣開）。
雙作用：正反腔交替通氣，實現開 / 關，斷氣保持原位。
3,密封過程：蝶板旋轉至全關位時，密封面與閥座緊密貼合，形成雙向密封，阻斷介質流動；全開時蝶板平行于流向，阻力極小。
4,調節控制：配電氣定位器（4–20mA），接收控制信號調節蝶板 **0–90°** 開度，精準控制流量與壓力。
技術參數Technical Specifications
|
公稱通徑 |
DN15–DN2000（1/2"–80"） |
|
公稱壓力 |
PN6/PN10/PN16/PN25/PN40（Class150–300 |
|
閥體材質 |
CF8(304)/CF8M(316L)/CF3(304L)/CF3M(316L) |
|
蝶板材質 |
304/316L / 雙相鋼 2205 / 襯 PTFE |
|
閥桿材質 |
SS410/316/17-4PH / 雙相鋼 |
|
軟密封 |
EPDM（-20℃~130℃）、Viton（-30℃~230℃）、PTFE（-40℃~260℃ |
|
硬密封 |
不銹鋼 + 石墨（-29℃~425℃） |
|
連接標準 |
ANSI B16.5、DIN2501、GB/T9113（RF/FF 法蘭） |
|
設計標準 |
API 609、DIN3354、GB/T12238 |
|
殼體試驗 |
1.5 倍公稱壓力，保壓≥5 分鐘，無滲漏 |
|
密封試驗 |
1.1 倍公稱壓力，氣泡法零泄漏 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

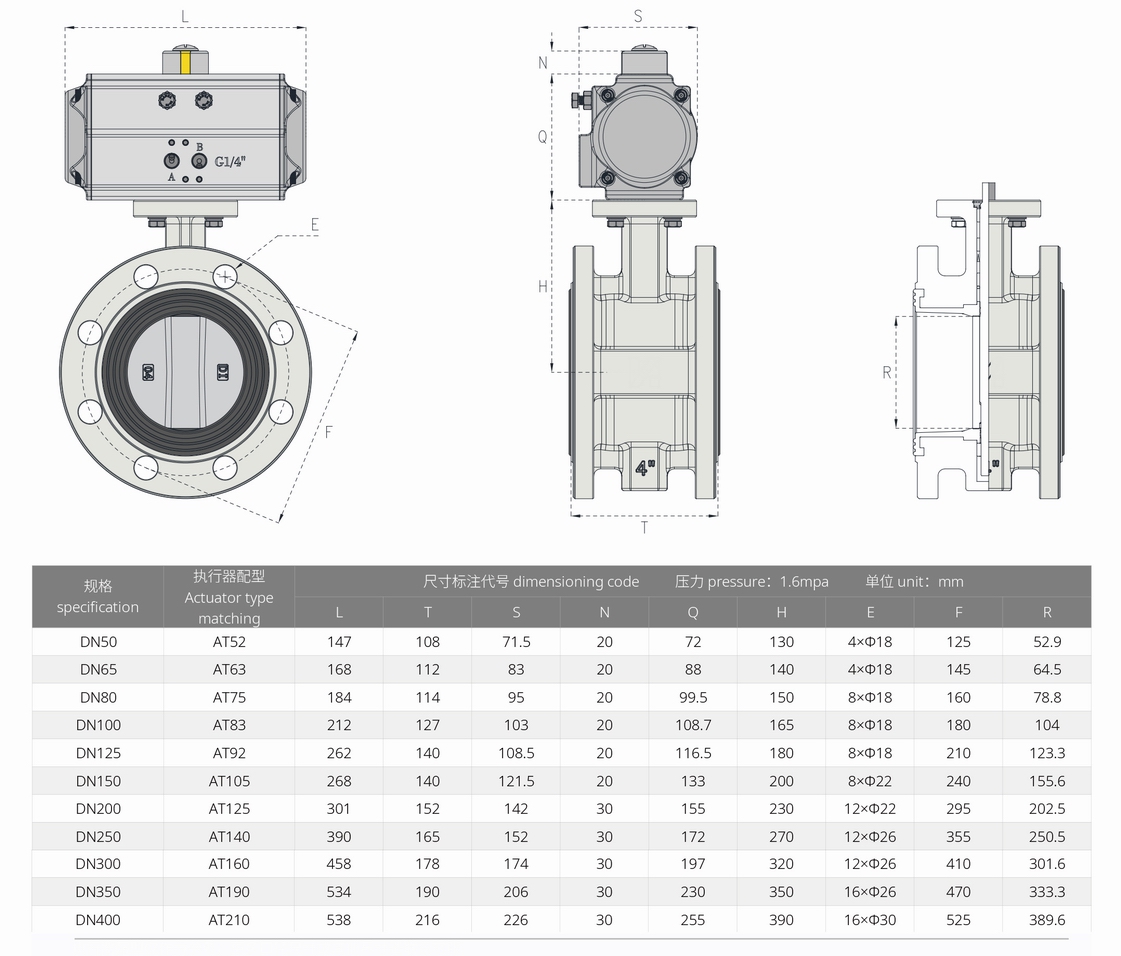

外形尺寸Overall Dimension

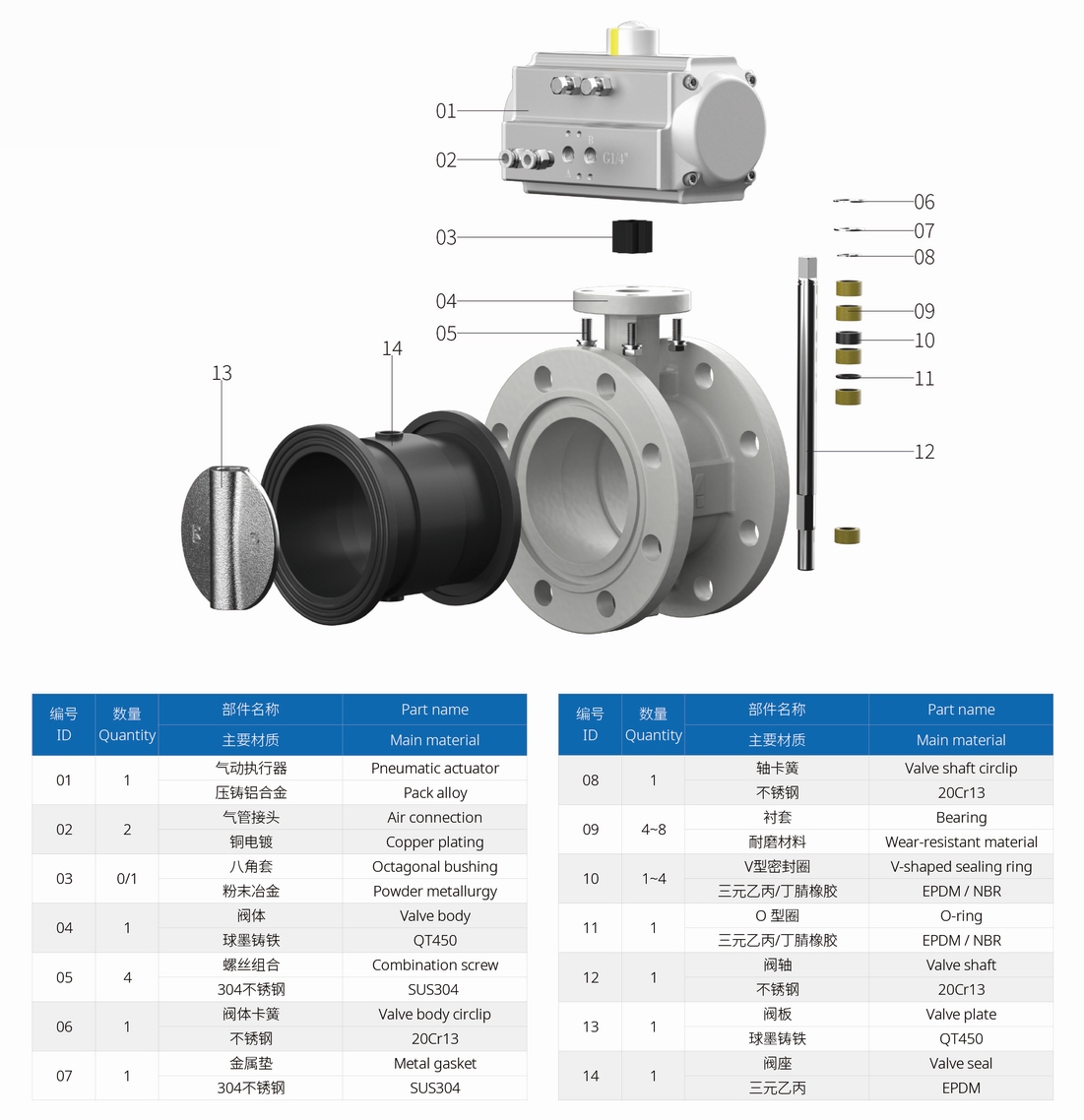

主要零部件材質Material of main parts
