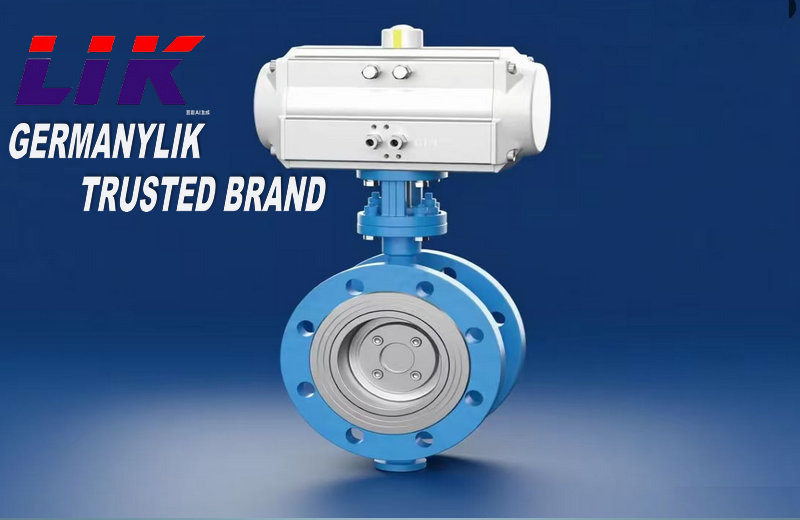

進口氣動硬密封法蘭蝶閥為三偏心金屬硬密封 + 法蘭連接 + 氣動執行器的高性能自動閥門，適配高溫、高壓、強腐蝕及含顆粒介質工況，可實現開關切斷 / 4–20mA 調節，具備雙向密封、零泄漏、長壽命特點，廣泛用于石油化工、電力、冶金、供熱等嚴苛管道系統。
產品特點Product features
✅ 三偏心硬密封：?jiǎn)㈤]無摩擦，越關越緊，雙向密封，零泄漏
✅ 耐溫耐壓強：-40℃～550℃，PN16～PN40（Class150～300）
✅ 金屬密封副：316/316L+STL 硬質合金，耐磨抗蝕，壽命長
✅ 氣動執行器：鋁合金、IP67，90° 快開（5–10s），單作用彈簧復位安全切斷
✅ 法蘭連接：ANSI/GB 標準，剛性好、易安裝維護
✅ 流阻小：流線型閥板，流通能力大，節能
結構設計特點Structural design features
1,三偏心密封結構（核心）
第一偏心：閥桿偏離蝶板中心，減少啟閉時密封面干涉；
第二偏心：閥桿偏離閥體中心線，形成楔形密封，越關越緊；
第三偏心：蝶板密封面為球面，與閥座三維貼合，開啟即分離、關閉即密封，無摩擦磨損。
2,加長隔熱閥桿：隔離高溫介質與執行器，降低熱傳導，保護密封件與執行器，適配 550℃高溫工況。
3.無銷連接與球面蝶板：蝶板與閥桿無銷釘連接，消除內漏點；球面蝶板提升密封貼合度，降低流阻。
4,多層次金屬密封組件：U 型不銹鋼彈性密封圈 + 石墨復合層，兼具金屬硬密封（耐高溫高壓）與彈性密封（補償變形）優勢，雙向密封可靠。
5,氣動執行器優化：鋁合金輕量化，活塞式大扭矩，彈簧復位（斷氣自動關）；配手輪機構，應急手動操作。
技術參數Technical Specifications
|
公稱通徑 |
DN50～DN1200（可至 DN2000） |
|
公稱壓力 |
PN16/25/40（1.6/2.5/4.0MPa）；Class150/300 |
|
工作溫度 |
-40℃～550℃（碳鋼≤425℃，不銹鋼≤550℃） |
|
閥體材質 |
WCB（碳鋼）、CF8（304）、CF8M（316）、CF3M（316L） |
|
密封材質 |
316L+STL 硬質合金（堆焊 / 噴涂） |
|
連接方式 |
法蘭 RF（ANSI B16.5、GB/T 9124） |
|
執行器 |
雙作用（DA）/ 單作用（SR，彈簧復位），0.4–0.6MPa氣源 |
|
控制方式 |
開關型（兩位）、調節型（4–20mA） |
|
泄漏等級 |
VI 級（零泄漏），API 598： |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

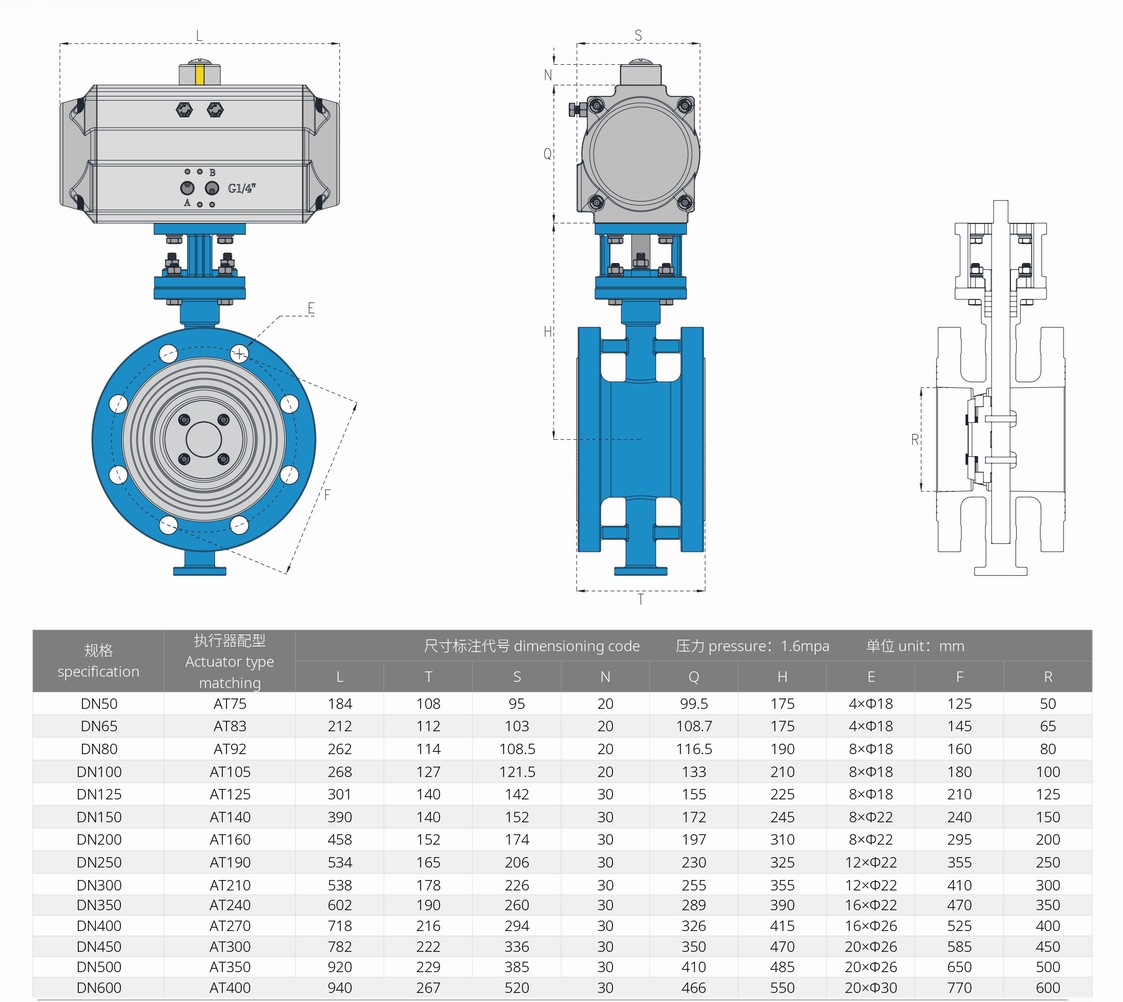

外形尺寸Overall Dimension

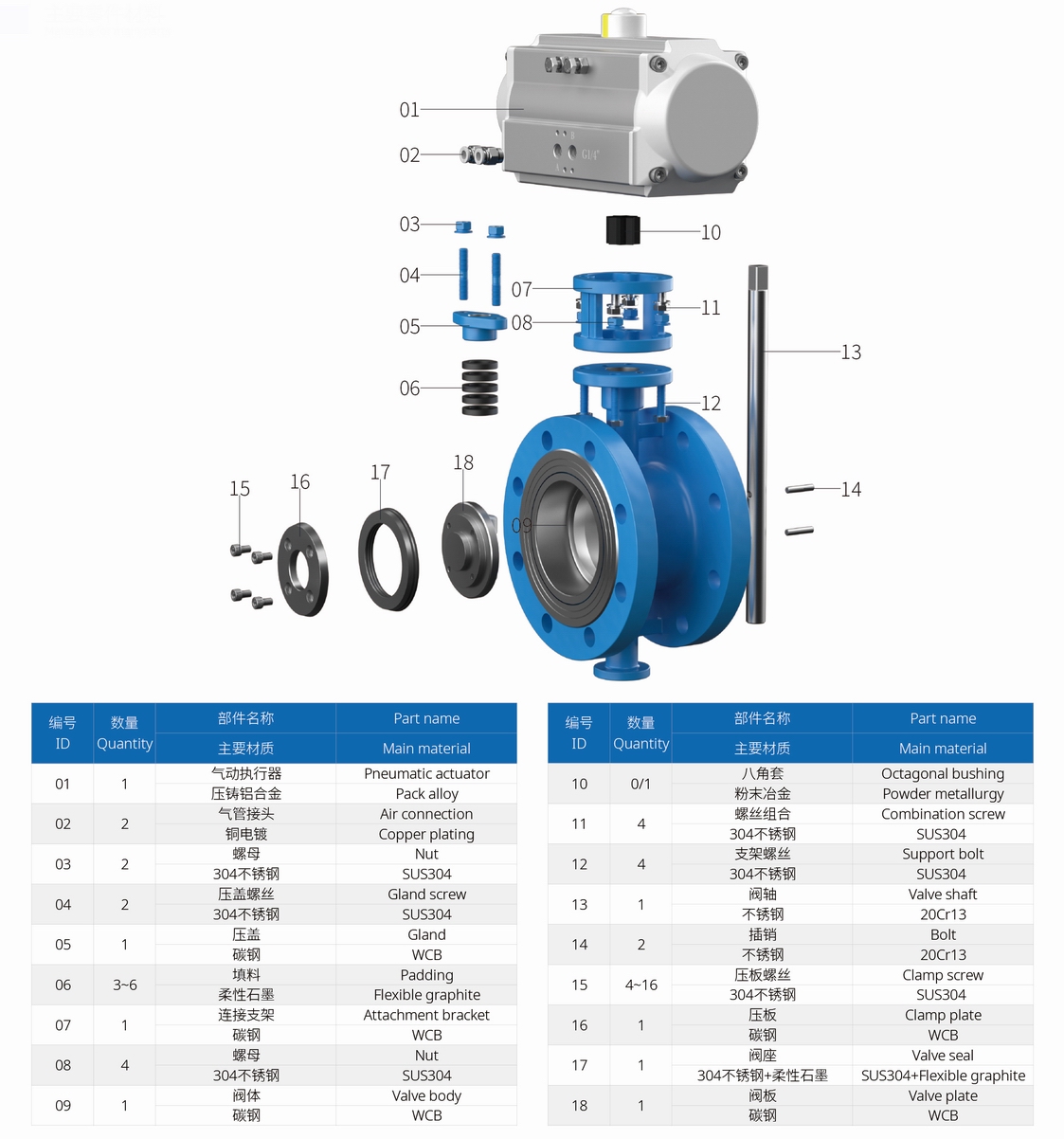

主要零部件材質Material of main parts
