本產品分為三通合流型（兩進一出）與三通分流型（一進兩出）兩大結構，一臺三通閥可替代兩臺二通調節閥使用，簡化管路布局、減少管件投資、節省安裝空間。適用于蒸汽、熱水、導熱油、工藝流體、弱腐蝕介質的溫度配比、流量混合、旁路回流、壓力平衡等工況，廣泛應用于暖通換熱、電力熱力、石油化工、輕工醫藥、供熱管網等行業，具備調節精度高、運行平穩、無振蕩、耐高溫高壓、免維護周期長等優勢，是高端工藝溫控與流量分配的優選進口控制閥門。
主要用于工業管路中冷熱介質混合、流量比例分配、溫度恒定調節，一臺三通閥可替代兩臺直通調節閥 + 三通管路，結構緊湊、節省安裝空間、降低投資成本，廣泛用于石油化工、電力熱電、暖通空調、供熱換熱、精細化工等自動化控制系統。

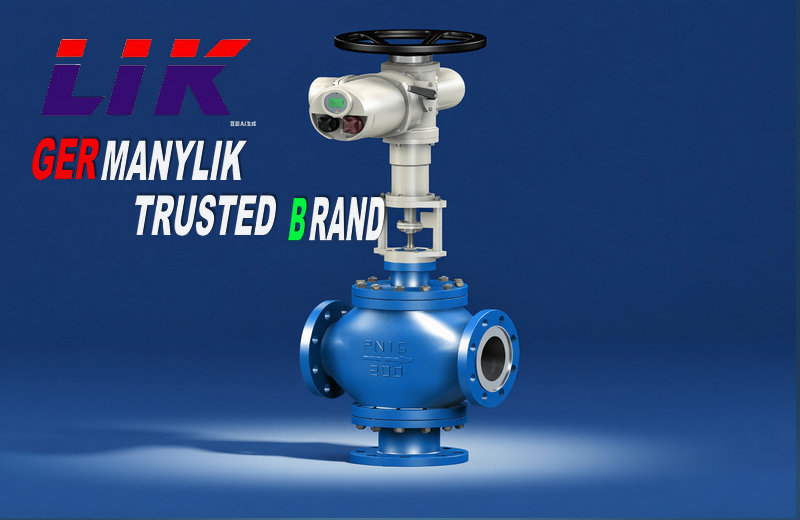

進口電動三通合 流/ 分流調節閥產品特點
1，合流、分流兩用，功能分明
合流型：兩路介質混合成一路，多用于冷熱流體混溫調節；
分流型：一路介質按比例分成兩路，多用于旁路回流、流量分配。
2，流道合理、調節平穩
流線型三通閥體，流阻小、流量系數大；閥芯雙導向結構，運行無卡滯、無振蕩，調節線性好。
3，密封優良、泄漏量小
精密研磨閥芯閥座，密封等級高，內漏小；可選金屬硬密封、軟密封，適配高溫、常溫不同工況。
4，控制精度高、智能免維
護匹配一體化智能電動執行器，接收 4-20mA 標準信號，調節精度 ±0.1% FS，帶位置反饋、過載、過熱、限位保護，可直接接入 DCS/PLC。
5，耐高溫高壓、工況適應性強
閥體采用鑄鋼 / 不銹鋼整體鑄造，耐溫耐壓范圍寬；高溫款配加長散熱閥蓋，有效隔離高溫，保護電動執行器。
6，防爆戶外可用
執行器可選Exd II BT4、Exd II CT6防爆等級，防護 IP67，適合化工防爆區、室外雨淋粉塵環境。
進口電動三通合流 / 分流調節閥結構設計特點
1，三通一體式閥體，結構緊湊，無需復雜三通管件；
2，套筒式 / 柱塞式閥芯，上下雙導向，動作平穩、抗沖擊；
3，閥桿采用不銹鋼精加工，耐腐蝕、不變形；
4，填料采用聚四氟乙烯 / 柔性石墨，密封可靠、耐高溫；
5，上裝式結構，維護無需拆下整閥，檢修方便。
進口電動三通合流 / 分流調節閥技術參數
|
公稱通徑 |
DN15～DN300（1/2"～12"） |
|
公稱壓力 |
PN16/25/40/64；Class150～Class300 |
|
介質溫度 |
-40℃～+425℃（碳鋼 / 不銹鋼） |
|
控制信號 |
4-20mA DC（輸入 / 反饋）、1-5V DC |
|
電源電壓 |
AC220V/380V 50Hz（可選 DC24V） |
|
流量特性 |
線性、等百分比（對數） |
|
泄漏等級 |
ANSI IV 級～VI 級（氣泡級零泄漏） |
|
防護 / 防爆 |
IP67；Exd II BT4、Exd II CT6（可選） |
|
閥體材質 |
WCB 碳鋼、304/316L 不銹鋼 |
|
連接方式 |
法蘭 RF（標準）、焊接（可選） |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
進口電動三通合流 / 分流調節閥工作原理
電動執行器接收控制系統 4-20mA 調節信號，驅動閥桿帶動閥芯上下直線位移，改變?nèi)▋?nèi)部各端口流通面積：
合流型：兩個進口開度此增彼減，實現兩種介質按比例混合，穩定出口溫度與流量；
分流型：進口介質按比例分配至兩個出口，實現旁路回流、負荷分配、穩壓調節；
同時位置傳感器實時閉環反饋，自動修正偏差，保證調節連續、穩定、精準。
1，暖通空調 / 供熱：中央空調冷熱混水、換熱站溫度調節、小區供熱恒溫控制；
2，電力熱電：機組熱力系統旁路分流、冷凝水分配、蒸汽溫水混合；
3，石油化工：裝置換熱系統物料混合、回流比例調節、溫度自控回路；
4，輕工精細化工：工藝流體配比、恒溫反應、循環流量分配
1，先確定類型：冷熱混溫選合流型；旁路回流、流量分配選分流型，不可互換使用。
2，壓力溫度：按管道設計壓力、溫度選定 PN 等級及閥體材質（WCB/304/316L）。
3，口徑選型：按工藝流量計算 Kv 值，正常工作開度控制在 60%～80%，避免口徑偏大造成調節震蕩。
4，流量特性：溫度調節、負荷波動大選等百分比；比例精準分配選線性。
5，執行器配置：普通室內用標準型；化工危險區選防爆型；戶外選 IP67 防護。
進口電動三通合流 / 分流調節閥安裝方法
1，嚴格按閥體流向標識安裝，分清合流、分流接口，不可接反；
2，閥體保持垂直安裝，管道無額外應力，法蘭螺栓對角均勻鎖緊；
3，高溫工況必須選用加長散熱閥蓋，預留檢修空間；
4，電動執行器接線規范，防爆區域按防爆標準施工、可靠接地；
5，安裝,后先手動全行程檢查無卡滯，再通電校準 4-20mA 開度對應關系
