一、產品基礎說明
1. 適用工況參數
壓力等級：PN10、PN16（污水主流），少數高壓反沖洗選用 PN25公稱通徑：DN50～DN2000，大口徑管線優先選用
介質溫度：0～80℃，特殊廢水不超 100℃
介質：原生污水、泥水混合液、活性污泥、含氯消毒水、酸堿廢水、曝氣空氣、回用水
防護等級：執行器標配IP65，戶外、水下環境可選用 IP67/IP68
連接形式：法蘭連接，適配污水管道常規安裝標準
1，中線軟密封蝶閥
雙向密封、零泄漏、造價低、流阻極小；適合清水、污水、曝氣風管、出水總管，是污水廠用量最大款式。
2，雙偏心軟 / 復合密封蝶閥
啟閉時蝶板快速脫離閥座，摩擦小、抗泥沙卡澀、耐磨損；主打排泥、高含固泥水、頻繁啟閉點位。
3，襯膠 / 襯氟蝶閥
全內襯防腐，針對酸堿廢水、高鹽廢水、強腐蝕介質。
4，三偏心金屬硬密封蝶閥
耐高溫、耐高壓、耐強磨損；多用于高溫廢氣、高濃度粉塵煙氣，污水常規工藝較少使用。
3. 驅動配置
雙作用氣動：常規切斷、調節，持續供氣工作；
單作用氣動（彈簧復位）：安全工況首選，斷電 / 斷氣自動復位（全開 / 全關），如應急切斷、曝氣系統；
配套附件：空氣三聯件、電磁閥、行程限位開關、氣動定位器（用于風量 / 水量調節）。
二、全工藝流程應用點位 & 選型配置
（一）進水及預處理段
點位：進廠總管、格柵渠前后、旋流沉砂池進出水、池體放空、超越管
工況特點：含大量泥沙、纖維、固體雜物，流速波動大，啟閉頻次中等，易卡閥
選型要求
閥體：球墨鑄鐵 QT450/GGG40
蝶板：球鐵襯膠 / 316 不銹鋼（防纏繞、抗沖刷）
閥座：EPDM 三元乙丙橡膠（耐水、耐老化、抗輕微氯離子）
結構：優先雙偏心軟密封，避免雜物卡滯；大口徑總管選用中線蝶閥
驅動：雙作用氣動，關鍵超越管配單作用彈簧復位
（二）生化處理段（曝氣池、缺氧池、厭氧池）
點位：曝氣主管 / 支管、混合液回流管、池體配水管、放空管
工況特點：低壓空氣、泥水混合液，濕度大、含微量微生物及氯，部分管路需要連續調節風量
選型要求
閥體：球墨鑄鐵，腐蝕偏重區域改用 304/316L 不銹鋼
閥座：EPDM（耐臭氧、水汽老化，禁用普通 NBR）
結構：中線軟密封，流阻低、供氣能耗小
驅動：配氣動定位器，實現 0~100% 精準調節；戶外執行器加防雨罩
（三）沉淀池（初沉池、二沉池、終沉池）
點位：進水分配管、出水堰、污泥斗排泥管、反沖洗管
工況特點：泥水共存，底部積泥，長期全開 / 全關，排泥口介質含固量高
選型要求
普通進出水：中線蝶閥 + EPDM 閥座
排泥支管：雙偏心蝶閥 + 耐磨橡膠閥座，蝶板流線型無積泥死角
反沖洗管路：PN16 壓力等級，強化密封耐水壓沖擊
（四）污泥處理段（濃縮池、儲泥池、污泥脫水系統）
點位：剩余污泥管、回流污泥管、濃縮池進出泥、脫水機進料管
工況特點：介質粘稠、含固量高、易板結粘附，每日高頻啟閉，密封面易磨損
選型要求
閥體：球墨鑄鐵 / 316L
蝶板：加厚襯膠蝶板，表面防粘處理
閥座：耐磨橡膠 / 增強型 EPDM，抗擠壓、抗撕裂
結構：強制選用雙偏心蝶閥，啟閉無摩擦，大幅降低卡澀概率
（五）深度處理 & 消毒段
點位：濾池進出水、反沖洗管路、次氯酸鈉 / 二氧化氯加藥管、出廠水總管
工況特點：含高濃度氯離子、氧化劑，存在弱酸堿腐蝕，對泄漏管控嚴格
選型要求
1，加氯 / 消毒管路：閥體 + 蝶板316L 不銹鋼，閥座選用FKM 氟橡膠（耐氯、耐氧化劑）
2，酸堿廢水、化工尾水：采用鑄鋼襯 PTFE/FEP 蝶閥，全防腐結構,,
3，出廠總管：大口徑中線軟密封，保證零泄漏
（六）公用配套系統點位：廠區壓縮空氣管、循環水管、藥劑輸送管
普通空壓機管路：球鐵 + EPDM 中線蝶閥
藥劑（酸、堿、絮凝劑）管路：襯氟蝶閥 / 316L + 氟橡膠密封
四、安裝規范（污水工況重點）
1，安裝方向
中線蝶閥雙向通用，無流向限制；雙偏心蝶閥按閥體箭頭指示方向安裝，保證密封性能。
2，安裝姿態
優先水平管道安裝，執行器豎直朝上；禁止執行器朝下，防止泥水、粉塵進入氣缸造成卡澀。
3，管路與法蘭
安裝前徹底吹掃管道，清除焊渣、泥沙、雜物，避免劃傷密封面；
法蘭端面清潔無變形，墊片居中，螺栓對角分次均勻緊固，防止偏磨泄漏；
DN600 以上大口徑閥門必須加裝獨立支吊架，嚴禁管道重量由閥門承受。
4，氣動系統配置
氣源要求：干燥潔凈壓縮空氣，壓力穩定在0.4~0.6MPa；
所有氣動閥前端標配空氣三聯件（過濾 + 減壓 + 油霧），定期排水；
室外閥門：氣源管路做保溫，電磁閥、執行器加裝防雨防塵罩。
5，環境防護
地下管廊、潮濕區域選用 IP65 及以上防護產品；半淹沒點位選用防水型執行器。
五、操作與日常維護（延長使用壽命）
1. 操作要求
啟閉動作平緩，禁止快速猛開猛關，避免水擊沖擊損壞密封；
調節工況（曝氣、配水）盡量保持開度在 20%~80%，避免長期小開度加劇密封磨損；
長期停機：閥門置于半開狀態，防止密封面長期受壓變形，排凈閥腔積水。
2. 周期性養護
日常巡檢（每日）
檢查閥體、法蘭、軸端有無滲漏；執行器動作是否順暢；氣源壓力、電磁閥、信號反饋是否正常；清理閥體表面雜物。
季度維護（每 3 個月）
排放三聯件積水、清理過濾器濾芯；
檢查閥桿轉動部位、執行器軸承，補充專用潤滑脂；
復緊法蘭螺栓、閥桿壓蓋螺絲；
全行程啟閉數次，沖刷閥腔內積泥，預防卡澀。
年度檢修（每年）
1，解體檢查閥座密封、蝶板磨損、腐蝕情況，老化 / 破損密封件整體更換；
2，檢查 316L / 不銹鋼部件有無點蝕，襯膠 / 襯氟層有無脫落、鼓包；
3，校驗氣動定位器、限位開關精度，更換氣缸內部 O 型圈；
4，對閥桿、金屬部件做防腐處理。
3. 密封件更換提醒
污水介質中橡膠密封為易損件：EPDM 正常使用周期 2~3 年，氟橡膠 3~4 年，建議按期預防性更換，避免突發泄漏。
六、主流進口品牌及適用定位
德國 LIK 萊克
主打中線軟密封蝶閥，性價比高、動作靈敏，適配市政常規污水、曝氣、出水總管，市場應用最廣。
美國AMISCO（阿米斯科）
雙偏心蝶閥優勢突出，抗泥沙、耐磨損，主打排泥、高含固介質、高頻啟閉點位，嚴酷污水工況首選。
德國HANWEI（漢威）
全系列覆蓋，軟密封 / 硬密封 / 襯膠款齊全，穩定性強，多用于大型污水廠、外資項目、高標準回用系統。
美國LEO（力沃）
球鐵閥體做工扎實，密封可靠，適合中小型污水廠、園區廢水處理。
德國卡爾KARL
襯氟、全不銹鋼系列見長，專攻化工污水、酸堿廢水等高腐蝕場景。

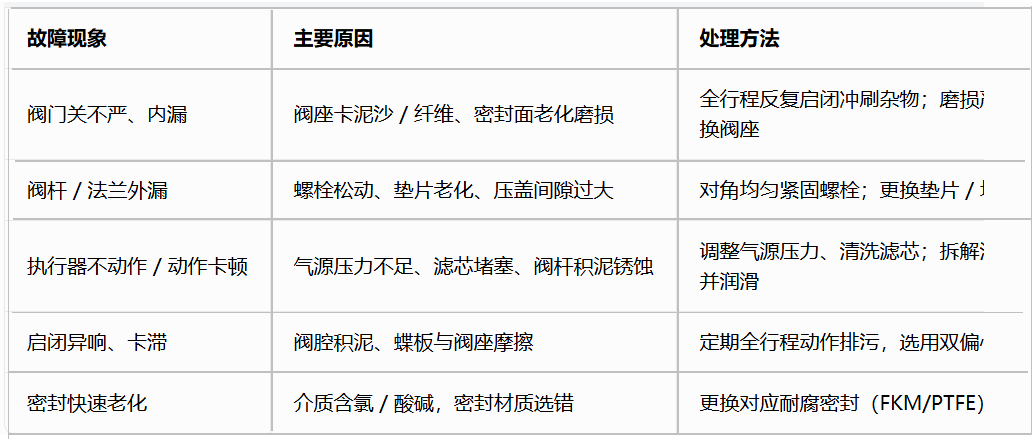

七、常見故障、原因及處理方案 http://www.tjna.com.cn/jinkouqidongdiefa.html
八、選型總結要點
1，常規市政污水、清水、曝氣：球墨鑄鐵 + EPDM + 中線蝶閥，經濟實用；
2，排泥、高含固介質：優先雙偏心蝶閥 + 耐磨密封，防卡澀；
3，消毒、含氯水、沿海污水：316L 不銹鋼閥體蝶板 + FKM 氟橡膠；
4，酸堿化工廢水：選用襯氟蝶閥；
5，安全聯鎖點位（超越管、應急切斷）：搭配單作用彈簧復位氣動執行器；
6，調節風量 / 水量：加裝氣動定位器，保證調節精度。
